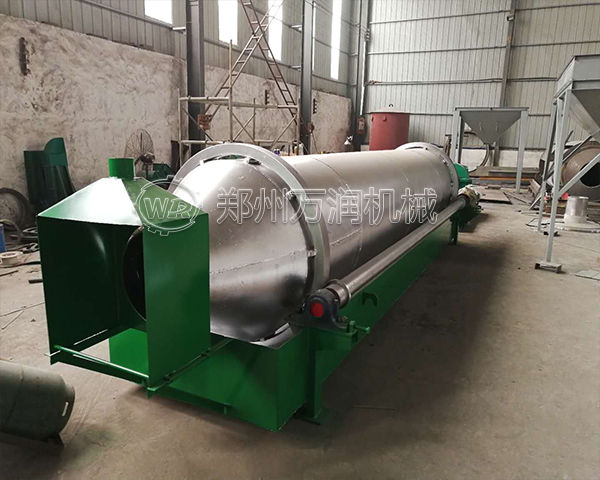

简易冷灰桶是将回转炉中提炼铝水后的热灰通过辊棒压碎，水喷淋热交换降温，分级筛选。达到提高铝灰中的回收率的目的。一般的再生铝生产厂家，对冷却熔炉出来的热灰采用铺摊在地上自然冷却的方法，因为不能在短时间将铝灰从高温冷却到常温，容易使铝灰里的铝继续燃烧氧化。从而使铝的回收率下降5-10%。就算是从回转炉里出来的铝灰，如果用铺地摊的冷却方法，也会使铝的回收率下降。在配套使用冷却桶后，能够将700-900度的高温铝灰在短的时间内冷却到常温状态，避免了高温铝灰的燃烧氧化。从而提高了铝的回收率，经济效益十分明显。
1.压碎与冷却合二为一。
在桶身内增加了棍棒压碎功能，能利用棍棒的自身重量和桶身的旋转将块状热灰压碎，使之能够加大散热面积，从而加快散热速度，提高处理能力，同时由于热灰被均匀压碎、压散，能在冷灰桶的末端快速冷却到50-60度以下的温度，有利于下一步的筛选，装袋顺利进行。
2.粗细分选兼顾。
由于冷却后的铝灰里细灰中含铝量不多，可以外卖处理，而精颗粒铝灰中还含有一定量的铝，可以作为冷却剂重新回到回转炉里提炼，因此需要将细灰与粗灰分选处理，针对这种情况，我们又增加了2.5米的钢网（60目）筛选，冷却后的铝灰流经此处时，细灰桨从这2.5米的距离中直接沉降到灰斗中，在灰斗下面可以用袋子直接装灰后拉出处理，而粗颗粒的铝灰则分流到冷灰桶的底部出灰口，缷到下面的灰斗里，以便进一步处理（进回转炉进一步提炼）。
3.喷水冷却与舀水冷却相结合。
4.结构四项改革。
（1）在冷灰桶的结构方面，我公司放弃了传统冷灰桶内的螺旋导流板，改为直条式导流条。
（2）在桶身的传动上面大胆弃用了传统的齿轮传动机构，采用摩擦传动即摆线针轮减速机直接驱动托轮从而带动轨道运
转，避免了咬齿，降低了噪音，而且工作可靠。
（3）在后级筛选桶上我们采用了变频调速装置，可以视实际情况调节筛选桶身的转速，达到佳分级效果。
（4）在处理水喷淋而产生的大量蒸汽上，我们采用了喷淋段全封闭不锈钢结构，避免因水蒸汽弥漫而导致车间视线不
清等不利因素。
|
规格型号 |
单位 |
Φ1000*3600 |
Φ1000*4600 |
Φ1000*5600 |
Φ1200*6000 |
Φ1500*8000 |
|
筒体转速 |
r/min |
3-6 |
3-6 |
3-6 |
3-6 |
3-6 |
|
处理量 |
t/h |
1.5-2 |
1.5-2 |
1.5-2 |
2-4 |
2.5-5 |
|
功率 |
kw |
5.5 |
5.5 |
7.5 |
7.5 |
11 |
|
倾角 |
度 |
2.50 |
2.50 |
2.50 |
2.50 |
2.50 |
|
进口温度 |
℃ |
700 |
700 |
700 |
700 |
700 |
|
出口温度 |
℃ |
200 |
200 |
200 |
200 |
200 |
|
冷却水循环 |
m³/h |
15-30 |
15-30 |
15-30 |
20-35 |
25-40 |
